Kesintisiz Güç Kaynakları Nasıl Çalışır?

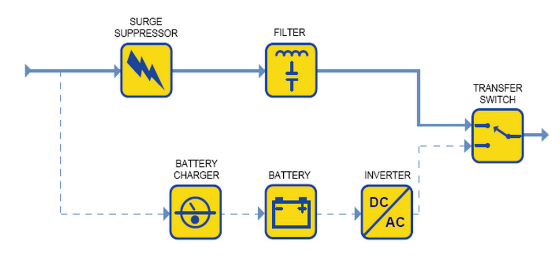

Off-Line UPS (Kesintisiz Güç Kaynakları) Sistemleri:

Şebekede kesinti olmadıkça beklemede kalan, kesinti anında devreye girip, yüke enerji sağlayan sistemlerdir. Kesinti anında bir röle devreye girer ve UPS enerji üretmeye başlar. Şebeke enerji dalgalanmalarını düzenle özellikleri yoktur.

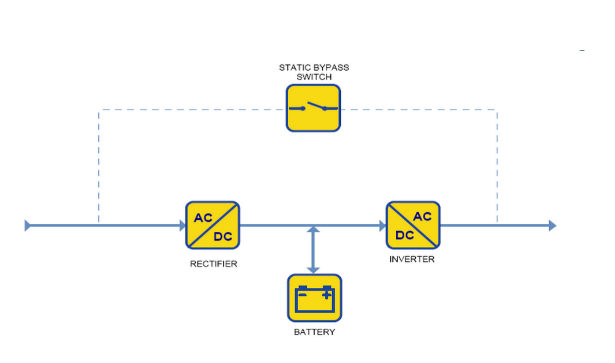

On-line UPS (Kesintisiz Güç Kaynakları) Sistemleri:

Her zaman devrede olan sistemlerdir, inverter ve redresör sürekli devrededir.Şebeke enerjisi olduğu sürece akü grubu şarj olur,aşırı yüklenme ve arıza durumlarında sistem statik anahtar üzerinden kritik yükleri beslemeye devam eder. Şebekedeki düzensizlikleri, harmonik gürültüler yüke yansımaz, THD %2 altında düzgün düzgün bir sinüs dalgası üretirler.Kritik yük dalgalanmalarından etkilenmezler. Bu özellikler sayesinde en ideal sistemler olarak kabul görürler.

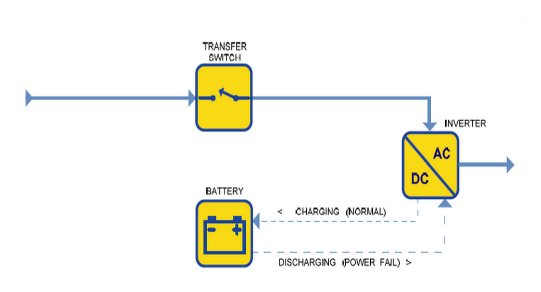

Line-Interactive UPS (Kesintisiz Güç Kaynakları) Sistemleri:

Çalışma prensipleri off-line KGK’lar ile aynıdır. Inverter sadece enerji kesildiğinde devreye girer.Şebeke enerjisi olduğu sürece akü grubu şarj olur.Bir çıkış trafosu yardımı ile şebeke enerjisi değişimleri belli kademeler ile yükseltilerek yada düşürülerek yük tarafını beslemeye devam eder.Kademe 10 V yada 20 V hassasiyet ile çalışır.Şebeke enerjisindeki değişimler sistem hızına bağlı olarak ilk anda yük tarafına yansıması ve daha sonra regüle etmeye çalışması bu sistemin dezavantajıdır.
Bu sistemlerin topolojisi online sistemlere göre daha az karmaşık olduğu ve inverter tarafının sadece enerji kesintisi esnasında çalıştığı için arıza oranları oldukça düşüktür.
https://www.youtube.com/watch?v=ijdB8szpmdA
https://www.youtube.com/watch?time_continue=9&v=E5RKBWhEUAU

Dinamik Tip UPS (Kesintisiz güç kaynakları) sistemleri:

Dinamik tip kesintisiz güç kaynakları, yarı iletken teknolojisi kullanılmadan senkron makine bloğunda bulunan motor ve alternatör sargıları vasıtası ile şebeke enerjisine senkron doğal sinüs elde edilir. Bazı üreticiler, bu alanda da birbirlerinden farklı karma uygulama yöntemleri geliştirmişlerdir.  Örneğin enerji depolama işlemi bir akü grubu aracılığıyla statik olarak sağlanırken, yüke aktarma işleminin dinamik bir alternatörle gerçekleştirildiği uygulamalar mevcuttur.

Yine farklı bir yöntem olarak; enerji depolama işleminin bir volan üzerinde dinamik olarak gerçekleştirildiği, ancak girişte ve çıkışta statik doğrultucu-evirici devrelerin kullanıldığı sistemler de bulunmaktadır.Statik UPS’lere göre İlk yatırım ve bakım maliyetleri oldukça yüksektir.
https://www.youtube.com/watch?v=PFeCJVIg2G8
